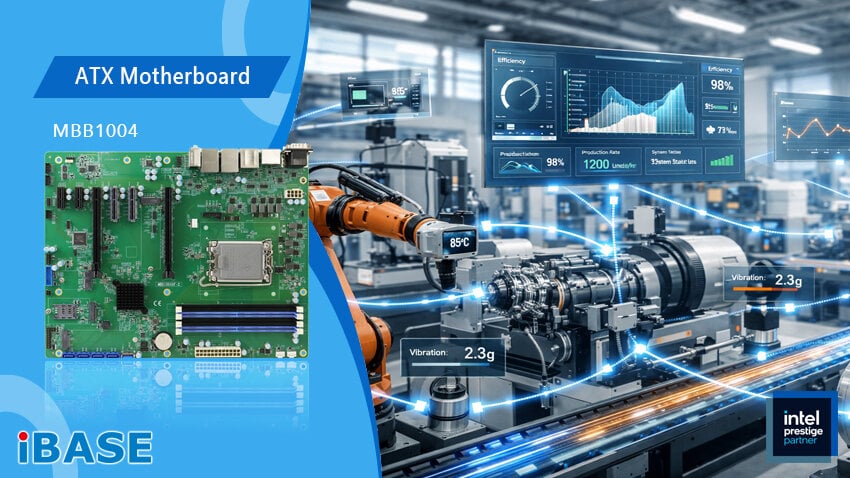

Carte mère ATX industrielle pour edge et automatisation

Les systèmes informatiques industriels exigent des performances de calcul élevées, une disponibilité à long terme et des possibilités d’intégration flexibles. IBASE Technology Inc. a développé la carte mère ATX MBB1004 pour répondre à ces exigences. La plateforme prend en charge les processeurs Intel Core Series 2 avec P-cores ainsi que les processeurs Intel Core de 12ᵉ génération ou plus récents via le socket LGA1700.

La carte mère est destinée aux applications d’automatisation industrielle, d’edge computing, de vision industrielle et d’infrastructures intelligentes, où un fonctionnement fiable et une grande capacité d’extension sont nécessaires pour des déploiements à long terme.

Architecture et performances de calcul
La plateforme repose sur les chipsets Intel R680E et Q670E, qui offrent une base stable pour les charges de travail industrielles à haute performance. Ces chipsets prennent en charge des fonctionnalités avancées de gestion du système ainsi qu’une disponibilité prolongée de la plateforme, essentielle pour les environnements industriels.

Pour les applications exigeantes en données, telles que l’analyse d’images ou le traitement edge, la carte mère intègre quatre emplacements DDR5 U-DIMM avec une capacité maximale de 192 Go de mémoire. La mémoire DDR5 offre une bande passante plus élevée que la DDR4, améliorant ainsi les performances dans les charges de travail parallèles.

Cette configuration permet de prendre en charge des applications telles que l’inférence d’IA en périphérie, l’analyse de données industrielles en temps réel et les systèmes de vision industrielle nécessitant une capacité mémoire et une puissance de calcul importantes.

Connectivité réseau et interfaces industrielles
Les systèmes industriels nécessitent des connexions réseau fiables ainsi que des fonctions de gestion et de surveillance à distance. La MBB1004 intègre deux ports Ethernet 2,5 Gb basés sur la série Intel Ethernet Controller I226.

Ces interfaces prennent en charge Intel Active Management Technology (iAMT), permettant le diagnostic, la maintenance et l’administration à distance dans des installations industrielles distribuées.

La carte mère comprend également un ensemble d’interfaces industrielles telles que USB 3.2, des ports série RS232/422/485 et des entrées/sorties numériques. Ces interfaces permettent une connexion directe avec des capteurs, des automates programmables industriels (API/PLC) et des contrôleurs de machines.

Un temporisateur watchdog intégré permet un redémarrage automatique du système en cas de défaillance. En outre, un module Trusted Platform Module (TPM 2.0) fournit des fonctions de sécurité matérielle, notamment le démarrage sécurisé et la protection des données sensibles.

Architecture d’extension pour les systèmes industriels
Les systèmes industriels nécessitent souvent l’intégration de matériels spécialisés. La carte mère propose plusieurs options d’extension pour répondre à ces besoins.

Deux emplacements PCIe x16 Gen5 permettent l’intégration d’accélérateurs GPU, de cartes d’acquisition vidéo haute vitesse ou de cartes réseau haute performance. Des emplacements PCIe x4 Gen4 et PCIe x1 Gen3 supplémentaires permettent l’intégration de modules additionnels tels que des cartes d’acquisition de données ou des interfaces industrielles.

La plateforme comprend également quatre emplacements M.2 prenant en charge le stockage NVMe, les modules sans fil CNVi et la connectivité 5G. Ces options permettent d’intégrer des solutions de stockage rapides et des communications sans fil dans des architectures industrielles compactes.

Prise en charge de multiples écrans
Les systèmes de supervision et de contrôle industriels utilisent souvent plusieurs écrans pour la visualisation des processus ou des diagnostics. La carte mère intègre plusieurs interfaces d’affichage, notamment DisplayPort 1.4a, HDMI 2.0 et DVI-D.

Cette configuration permet la mise en place de systèmes multi-écrans utilisés dans les centres de contrôle, les stations de surveillance industrielle ou les systèmes de vision industrielle.

Scénarios d’application industrielle
L’architecture du MBB1004 prend en charge différents scénarios d’informatique industrielle nécessitant des performances élevées et une intégration flexible.

Dans les systèmes de vision industrielle, les emplacements PCIe permettent l’intégration de cartes d’acquisition à haute vitesse ou d’accélérateurs GPU, tandis que la mémoire DDR5 facilite le traitement rapide de grands volumes d’images. Dans les déploiements d’edge computing, le stockage NVMe et la connectivité réseau 2,5 Gb permettent le traitement local des données et leur transmission vers des plateformes centrales.

Dans les environnements d’automatisation industrielle, les interfaces série, les E/S numériques et les fonctions de gestion à distance permettent une connexion directe avec les machines et les systèmes de contrôle.

Développement de plateformes informatiques industrielles
IBASE Technology développe et fabrique des plateformes informatiques industrielles, notamment des cartes mères industrielles, des systèmes embarqués, des ordinateurs edge AI, des panel PC, des lecteurs d’affichage numérique et des équipements réseau.

La fabrication et le contrôle qualité sont réalisés à Taïwan dans des installations certifiées ISO 9001, ISO 13485, ISO 14001 et ISO 27001. Les solutions de l’entreprise sont utilisées dans divers secteurs, notamment l’AIoT, l’automatisation industrielle, les infrastructures de transport, les réseaux, le commerce intelligent et les technologies médicales.
