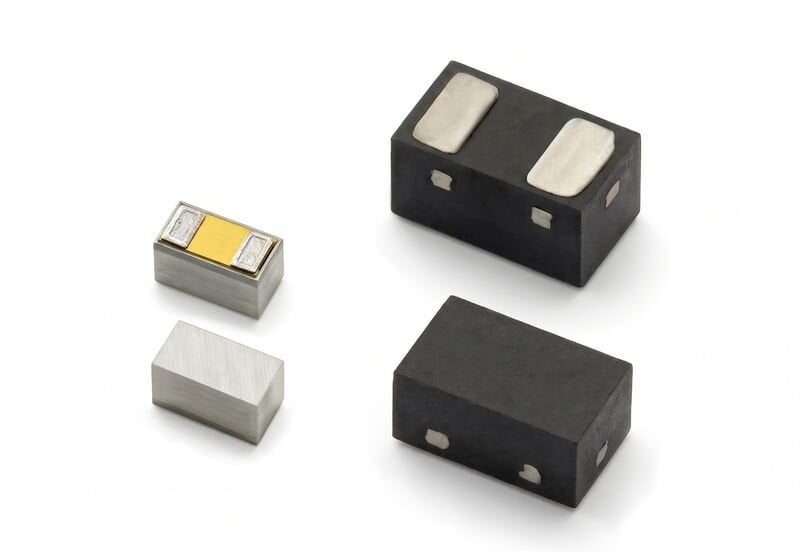

Les barrettes de diodes protègent les lignes de données des décharges électrostatiques
Littelfuse annonce deux barrettes de diodes TVS bidirectionnelles destinées à protéger les interfaces de données contre les décharges électrostatiques (DES).
www.littelfuse.com
Ces barrettes de diodes des séries AQ4315-01ETG et SP4315-01WTG associent une faible capacité parasite à une tension d’écrêtage annoncée entre 4,5 et 6,5 V dans les conditions de mesure spécifiées par le fabricant. Elles visent notamment les interfaces automobiles et les liaisons haut débit des équipements électroniques grand public.
La protection des interfaces à haut débit constitue une contrainte particulière lorsque les tensions des lignes de données diminuent, parfois sous 1 V. Les diodes TVS (Transient Voltage Suppressor) doivent limiter les surtensions transitoires sans introduire une capacité parasite susceptible de dégrader l’intégrité du signal. Les deux nouveaux composants présentent une capacité typique de 0,25 pF pour le modèle AQ4315-01ETG et de 0,17 pF pour la variante SP4315-01WTG.
Selon Littelfuse, leur tension d’écrêtage reste typiquement comprise entre 4,5 et 6,5 V lors d’une décharge électrostatique. Les composants sont spécifiés pour résister à des décharges de ±15 kV au contact et de ±20 kV dans l’air, conformément à la norme CEI 61000-4-2. Le fabricant indique également une protection contre des transitoires correspondant à des niveaux de décharge de 8 à 20 kV. Ces valeurs caractérisent les conditions d’essai et ne doivent pas être confondues avec la tension effectivement appliquée au circuit protégé.
Le courant de fuite maximal annoncé est de 50 nA, un paramètre à prendre en compte dans les équipements alimentés sur batterie ou soumis à des contraintes de consommation.
Deux boîtiers selon les contraintes d’intégration
Les deux références se distinguent notamment par leur boîtier et leur qualification. La référence AQ4315-01ETG est proposée en boîtier SOD-882/DFN1006. Qualifiée selon AEC-Q101 et conforme aux exigences PPAP indiquées par le fabricant, elle est destinée notamment aux applications automobiles. Sa plage de température spécifiée s’étend de −40 °C à +150 °C. Elle est également annoncée comme conforme aux essais de décharge électrostatique selon ISO 10605.
La référence SP4315-01WTG est intégrée dans un boîtier WLCSP à puce retournée de format 0201, adapté aux contraintes d’encombrement des équipements électroniques compacts.
Les applications visées comprennent les systèmes avancés d’aide à la conduite (ADAS), les liaisons vidéo automobiles GMSL et GVIF, les interfaces LVDS, ainsi que les réseaux Ethernet automobiles à 2,5, 5 et 10 Gbit/s. Les composants sont également destinés aux interfaces USB 3.x et USB4, à DisplayPort et aux équipements électroniques portables.
Ces deux références répondent ainsi aux besoins de protection des lignes de données sensibles aux décharges électrostatiques, tout en limitant la charge capacitive ajoutée par le dispositif de protection.
