Contrôleur de correction du facteur de puissance avancé pour alimentations à découpage de haute puissance

Le contrôleur de correction du facteur de puissance L4983 intègre un émulateur multiplicateur propriétaire et des circuits d'optimisation de la distorsion pour gérer les pré-régulateurs survolteurs en mode de conduction continue. En utilisant une architecture intégrée, le dispositif minimise le besoin de composants passifs externes tout en maintenant un fonctionnement stable sur des charges variables. L'étage de sortie totem-pole intégré offre une capacité de fuite de 7A et de source de 3A, fournissant un courant d'attaque adéquat pour les éléments de commutation de haute puissance.

Les applications cibles couvrent des niveaux de puissance allant de plusieurs centaines de watts à plusieurs kilowatts, englobant les systèmes d'alimentation industrielle, les équipements médicaux, les luminaires de haute puissance, les serveurs d'entreprise, les ordinateurs personnels et l'électronique domestique. Ces systèmes doivent respecter les normes internationales d'émissions de courants harmoniques, notamment la norme EN 61000-3-2 et la spécification japonaise JEIDA-MITI.

Gestion de l'efficacité et modes d'économie d'énergie
Pour se conformer aux directives internationales d'efficacité énergétique  telles que US Energy Star, la directive européenne sur l'écoconception et le code de conduite européen pour les adaptateurs secteur , le contrôleur intègre trois modes de fonctionnement à faible consommation distincts.

Mode rafale : Arrête automatiquement l'activité de commutation en cas de charge faible ou nulle, et la réactive rapidement sans nécessiter de séquence de redémarrage progressif lorsque la charge augmente.

Mode veille : Suspend l'activité de commutation et désactive l'amplificateur d'erreur interne via une commande de broche externe.

Mode désactivation : Arrête complètement le fonctionnement du dispositif et nécessite une séquence de redémarrage progressif pour reprendre la commutation.

Mécanismes de protection du système
La fiabilité opérationnelle est assurée par des circuits de protection intégrés conçus pour faire face aux transitoires électriques et aux conditions de défaut. La protection contre les surtensions stabilise les niveaux de tension de sortie lors de transitoires de charge soudains, tandis que la protection contre les surintensités cycle par cycle s'appuie sur un comparateur interne pour surveiller les courants de crête. La détection de saturation de l'inductance protège contre les courants anormaux et les pics. Le circuit de compensation d'anticipation de ligne compense les fluctuations de la tension d'entrée CA pour stabiliser la puissance de sortie. De plus, des algorithmes de vérification au démarrage contrôlent les signaux de rétroaction de tension et de détection de courant pour atténuer les défailliences de la boucle de rétroaction, tandis qu'un mécanisme de démarrage progressif intégré limite les courants d'appel.

Support de développement et disponibilité commerciale
L'évaluation matérielle est prise en charge par la carte de démonstration EVL4983-350W, qui met en œuvre un pré-régulateur de correction du facteur de puissance de 350W fonctionnant sur une plage de tension d'entrée universelle. La carte fournit une sortie régulée de 400Vdc avec un profil de distorsion harmonique totale et un rendement mesuré de 97,4 pour cent sur toute la plage de charge.

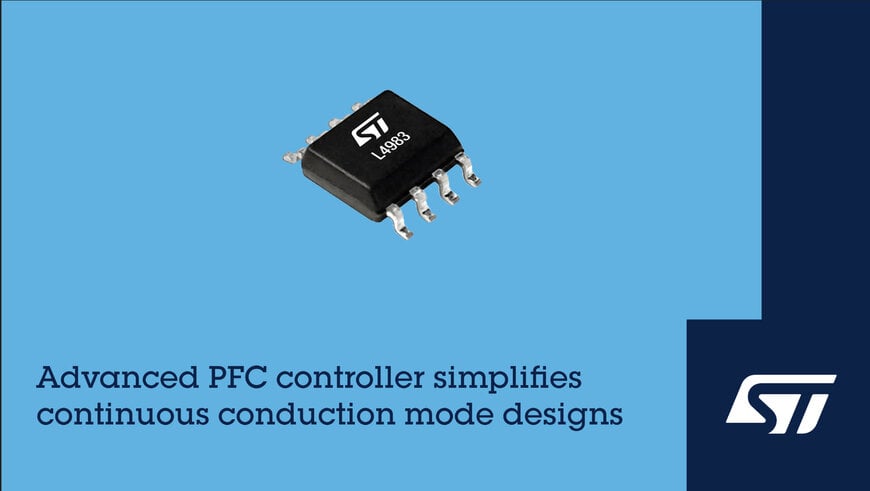

Le contrôleur est disponible en deux variantes de fréquence logées dans un boîtier monté en surface à petit contour à 8 broches (SO-8). Le L4983A fonctionne à une fréquence de commutation de 65kHz et le L4983B fonctionne à 130kHz. Les deux variantes sont en production en série, avec un prix unitaires débutant à 0,80 dollar pour des commandes de 1 000 pièces.

Contexte additionnel :
Cette section détaille les spécifications techniques et l'analyse comparative concurrentielle non incluses dans l'annonce originale du produit

Les contrôleurs de correction du facteur de puissance en mode de conduction continue dans la catégorie de puissance de plusieurs kilowatts entrent généralement en concurrence sur la base de la consommation de courant de repos, de la capacité de commande de grille et des techniques de réduction de la distorsion harmonique totale à charge légère. Les contrôleurs analogiques traditionnels en mode de transition et en mode de conduction continue de fabricants tels qu'Infineon (par exemple, ICE2PCS02) et Texas Instruments (par exemple, UCC28180) offrent des fonctions de correction survolteuse standard, mais nécessitent souvent des circuits externes pour la compensation de la distorsion et l'émulation de multiplicateurs.

Le L4983 atteint ses performances grâce à un schéma de commande en mode de courant de crête associé à un modulateur de temps de blocage qui maintient un fonctionnement à fréquence quasi-fixe dans des conditions d'entrée et de charge variables. La tolérance de la tension de référence interne est spécifiée à 1,2 pour cent à une température de jonction de 25°C, garantissant une régulation stricte pour les conceptions d'unités d'alimentation à haute densité.

Édité par Sucithra Mani, rédactrice chez Induportals – adapté par IA.

www.st.com
