Photorélais compacts pour tests automatisés de semi-conducteurs
Toshiba lance des relais à semi-conducteurs à courant élevé dans un boîtier miniature pour améliorer la précision de commutation et la densité des cartes de circuits imprimés lors des tests matériels.
www.global.toshiba

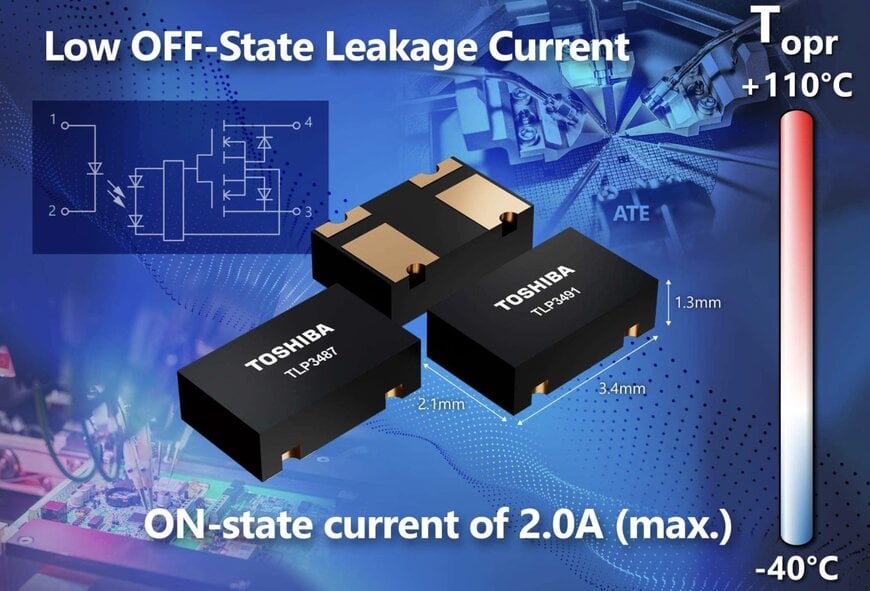

Toshiba Electronics Europe présente les photorélais TLP3487 et TLP3491, conçus pour offrir une commutation précise et une isolation fiable des signaux au sein des systèmes de test de semi-conducteurs. Ces composants sont spécifiquement utilisés dans les équipements de test automatisé (ATE), les instruments de mesure et les testeurs de logique à grande vitesse, de mémoire et de SoC pour gérer le routage critique de l'alimentation et des signaux.
Défis opérationnels lors des tests de composants
Les systèmes de test de semi-conducteurs fonctionnent en appliquant des tensions et des courants spécifiés aux broches individuelles d'un composant sous test afin de vérifier son intégrité fonctionnelle. Ce processus nécessite une commutation précise et fiable des chemins d'alimentation et de signal connectés à chaque broche. Les relais à semi-conducteurs utilisant des sorties MOSFET sont des composants standards pour cette tâche. Cependant, l'un des principaux défis techniques est le courant de fuite à l'état bloqué, qui peut fausser les résultats de mesure. Simultanément, le routage des alimentations et le contrôle des charges nécessitent des composants capables de supporter des courants électriques élevés, forçant les ingénieurs à trouver un équilibre entre la capacité de courant et l'isolation des mesures.
Performances techniques et architecture des dispositifs
Les composants TLP3491 et TLP3487 répondent à ces exigences opérationnelles en combinant un courant maximal élevé à l'état passant de 2,0 A avec une fuite minimale à l'état bloqué. Grâce à une conception optimisée de l'étage de sortie MOSFET, le TLP3487 limite les fuites à 1 nA sous 40 V, tandis que le TLP3491 restreint les fuites à 10 nA sous 60 V. Ce mécanisme garantit que les signaux de diagnostic restent propres et isolés pendant les phases de test. La plage de température de fonctionnement spécifiée pour ces composants s'étend de -40 °C à +110 °C, assurant la stabilité sous les fortes charges thermiques courantes dans les configurations de test denses.
Intégration matérielle et efficacité spatiale
Dans les applications à courant élevé, les ingénieurs combinent historiquement plusieurs dispositifs de commutation, ce qui augmente intrinsèquement à la fois la surface requise sur la carte de circuit imprimé et le courant de fuite cumulé à l'état bloqué. En utilisant un seul relais capable de supporter 2,0 A, les concepteurs de systèmes peuvent éliminer les composants redondants. Les composants sont conditionnés dans un format P-SON4 mesurant 3,4 mm par 2,1 mm par 1,3 mm. Cette géométrie offre une empreinte environ 74 pour cent plus petite que les photorélais standards 2.54SOP4 et 84 pour cent plus petite que les dispositifs 2.54SOP6, répondant directement aux exigences de routage haute densité des équipements de test automatisé modernes.
Contexte supplémentaire
Cette section détaille les spécifications techniques et l'analyse comparative de la concurrence qui ne sont pas incluses dans le communiqué de presse initial.
Dans le secteur des équipements de test automatisé, la commutation à semi-conducteurs est très concurrentielle, avec des alternatives bien établies telles que la série PhotoMOS de Panasonic et les familles de relais G3VM d'Omron. L'analyse comparative de ces composants implique généralement de mesurer le compromis entre la capacité de courant de charge, la fuite à l'état bloqué et la taille physique du boîtier. Alors que les produits concurrents offrent des courants de fuite extrêmement faibles dans des boîtiers subminiatures SON ou VSON, l'atteinte d'une capacité de charge continue de 2,0 A nécessitait historiquement l'adoption de boîtiers SOP4 ou SOP6 plus grands. En maintenant la spécification de 2,0 A dans l'empreinte P-SON4 de 3,4 mm sur 2,1 mm, ces composants offrent un avantage de densité mesurable pour les ingénieurs matériels concevant des matrices de test de semi-conducteurs multicanaux à grand nombre de broches.
