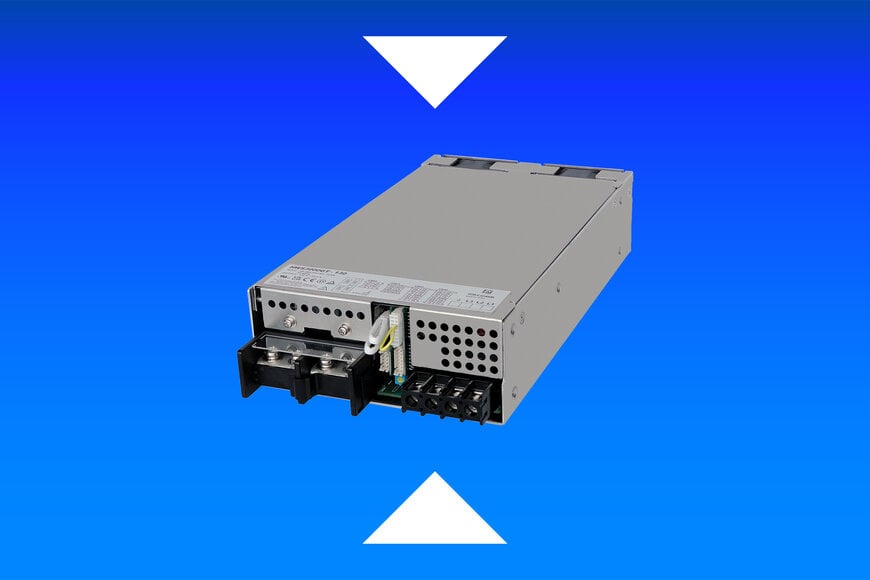

TDK étend sa gamme d'alimentations 3 kW

TDK Corporation a élargi sa gamme d'alimentations CA-CC programmables HWS3000 avec le modèle HWS3000GT4, une alimentation de 3 kW prenant en charge une plage de tension d'entrée triphasée de 340 à 528 Vac. Cette nouvelle alimentation est destinée aux applications d'automatisation industrielle, à la fabrication de semi-conducteurs, aux systèmes de mesure et de test, au traitement laser, aux équipements radiofréquence ainsi qu'à d'autres applications industrielles nécessitant une alimentation programmable et une compatibilité avec les réseaux électriques internationaux.

Une alimentation programmable pour les systèmes industriels internationaux
Avec le HWS3000GT4, TDK étend la série HWS3000 en ajoutant la prise en charge des réseaux électriques industriels triphasés à large plage de tension tout en conservant un fonctionnement entièrement programmable en tension constante (CV) et en courant constant (CC). Les ingénieurs peuvent régler la tension et le courant de sortie de zéro jusqu'à leurs valeurs maximales, permettant un contrôle précis de l'alimentation lors du développement des systèmes, des essais de production et de l'exploitation des équipements.

La programmation peut être réalisée via une interface RS485 utilisant le protocole MODBus ou à l'aide de signaux analogiques de 1 à 5 V ou de 4 à 20 mA, ce qui facilite l'intégration avec les automates programmables (PLC), les systèmes d'automatisation et les équipements de test. En outre, la configuration numérique peut être effectuée sans mettre l'unité sous tension, simplifiant ainsi la mise en service tout en améliorant la sécurité.

Une architecture évolutive pour les équipements industriels
Le HWS3000GT4 fournit une puissance de sortie de 3000 W à partir d'une tension d'entrée triphasée comprise entre 340 et 528 Vac. Il est disponible avec des tensions nominales de sortie de 24 V, 48 V, 60 V, 80 V, 130 V et 250 V. La tension de sortie programmable couvre une plage de 0 à 300 V.

L'alimentation est intégrée dans un boîtier compact de 270 × 150 × 61 mm. Jusqu'à trois unités peuvent être connectées en série ou jusqu'à dix en parallèle afin de répondre à des besoins plus élevés en tension ou en courant dans les systèmes d'alimentation industriels évolutifs.

Les fonctions numériques comprennent notamment un contrôle programmable de la vitesse de montée en tension, le suivi du temps de fonctionnement cumulé, l'enregistrement des défauts ainsi que l'identification du produit, améliorant les capacités de diagnostic et la gestion du cycle de vie des équipements.

Conçue pour la fiabilité industrielle
L'alimentation est équipée de série d'une tension de veille de 5 V et 2 A, d'une commande marche/arrêt à distance, d'une fonction Remote Sense, d'un signal Power Good et d'une surveillance de défaillance du ventilateur. Avec un rendement pouvant atteindre 93 %, la production de chaleur interne est réduite, favorisant un fonctionnement fiable malgré un format compact.

L'unité fonctionne à des températures ambiantes comprises entre -20 °C et +70 °C, avec une capacité de démarrage à froid jusqu'à -40 °C. Au-delà de +50 °C, la puissance de sortie est réduite linéairement jusqu'à atteindre 50 % de la charge nominale à +70 °C. Les bornes de sortie peuvent être configurées horizontalement ou verticalement afin de faciliter l'installation dans différentes configurations d'armoires électriques.

Pour les environnements industriels exigeants, une version optionnelle /HD est disponible. Elle comprend un revêtement de protection sur les deux faces des cartes électroniques et répond aux exigences de la norme MIL-STD-810G en matière de résistance aux chocs et aux vibrations. L'option /RF permet d'inverser le sens du flux d'air afin de s'adapter aux exigences du système final.

Conformité aux normes de sécurité et performances électriques
Le HWS3000GT4 offre une isolation de 3000 Vac entre l'entrée et la sortie, de 2000 Vac entre l'entrée et la terre, ainsi que de 1500 Vac entre la sortie et la terre. Le courant de fuite est inférieur à 0,85 mA. L'altitude maximale de fonctionnement, de transport et de stockage est de 5000 m, ou de 2000 m pour les applications conformes à la norme IEC/EN 62477-1.

La série est certifiée IEC/EN/UL 62368-1 et IEC/EN 62477-1 (OVC III) et porte les marquages CE et UKCA conformément aux directives relatives à la basse tension, à la compatibilité électromagnétique et à la directive RoHS. Elle est également conforme aux normes EN 55032 Classe A, EN 55011 Classe A, FCC Classe A, EN 61000-3-2 et IEC 61000-4.

Contexte complémentaire : Caractéristiques techniques et comparaison avec des solutions équivalentes
Les alimentations CA-CC programmables de la catégorie 3 kW sont largement utilisées dans les équipements de fabrication de semi-conducteurs, les systèmes d'automatisation industrielle, les bancs d'essais pour batteries ainsi que les équipements de laboratoire et de test. Les principaux critères d'évaluation comprennent le fonctionnement programmable en tension constante et en courant constant, les interfaces de communication, le rendement, la possibilité de connexion en série ou en parallèle, la plage de température de fonctionnement et la conformité aux normes internationales de sécurité.

Le HWS3000GT4 associe une entrée triphasée à large plage de 340 à 528 Vac, des tensions de sortie programmables jusqu'à 300 V, une communication RS485 via MODBus, un rendement pouvant atteindre 93 % et la possibilité de connecter jusqu'à trois unités en série ou dix en parallèle. Des alimentations industrielles programmables comparables sont proposées, notamment dans la gamme TPS de TDK-Lambda ainsi que par d'autres fabricants spécialisés dans les solutions d'alimentation industrielle. Les différences concernent principalement la plage de tension d'entrée, les interfaces de communication, les dimensions mécaniques, les possibilités d'extension et les spécifications environnementales.

Édité par Sucithra Mani, rédactrice chez Induportals – adapté par l'IA.
