Synthèse des composants et modules électroniques en carbure de silicium (SiC) annoncés au premier semestre 2026
Les lancements de composants et de modules électroniques en carbure de silicium (SiC) documentés au cours du premier semestre 2026 confirment l'adoption de ce semi-conducteur à large bande interdite (wide bandgap).
Les annonces publiées par plusieurs concepteurs (Infineon, Bosch, Rohm, Microchip, Allegro MicroSystems et Toshiba) mettent en évidence des évolutions axées sur la densification de la puissance, la réduction des pertes thermiques et la simplification des architectures de conversion.
Applications industrielles et bénéfices du carbure de silicium
Les composants en carbure de silicium remplacent progressivement le silicium traditionnel dans les environnements où les contraintes de tension, de température et de fréquence sont élevées. Les segments industriels tirent parti de ses propriétés physiques selon trois axes principaux :
• Énergies renouvelables et stockage : Les infrastructures photovoltaïques, éoliennes et les systèmes de stockage par batteries évoluent vers des architectures de bus continu (DC-link) de 1500 V ou des architectures à courant continu haute tension de 800 V. Le SiC permet de supporter des tensions nominales élevées (jusqu'à 2300 V) tout en maintenant les pertes de commutation sous le seuil de 0,7 % de la puissance de sortie.
• Mobilité électrique : Intégrés au cœur des onduleurs de traction, des chargeurs embarqués (OBC), des convertisseurs DC-DC et des bornes de recharge pour véhicules électriques, ces composants acceptent des températures de jonction s'élevant jusqu'à 175 °C. L'élévation de la fréquence de commutation permet de réduire le volume et la masse des composants passifs périphériques, tels que les inductances et les condensateurs, ce qui se traduit par un gain d'espace dans les véhicules.
• Infrastructures numériques et robotique : Les alimentations électriques pour les serveurs de données et les centres de données dédiés à l'intelligence artificielle, les alimentations sans interruption (UPS), les systèmes aéronautiques (eVTOL) et les servomoteurs industriels exploitent le SiC pour accroître leur densité de puissance volumique, atteignant par exemple 300 kW/L sur des plateformes d'évaluation.
Caractéristiques techniques des composants annoncés
Le tableau suivant synthétise les spécifications et les fonctions des différentes solutions introduites sur le marché au cours de la première moitié de l'année 2026 :
| Fabricant | Type de solution | Caractéristiques électriques principales | Spécificités technologiques et d'intégration |
|---|---|---|---|
| Infineon Technologies | Modules de puissance XHP 2 (CoolSiC) | Tension de 2300 V, Rds(on) de 1 à 2 mOhm, isolation de 4 à 6 kV | Technologie d'interconnexion .XT pour les cycles thermiques, comportement de commutation symétrique pour mise en parallèle. |

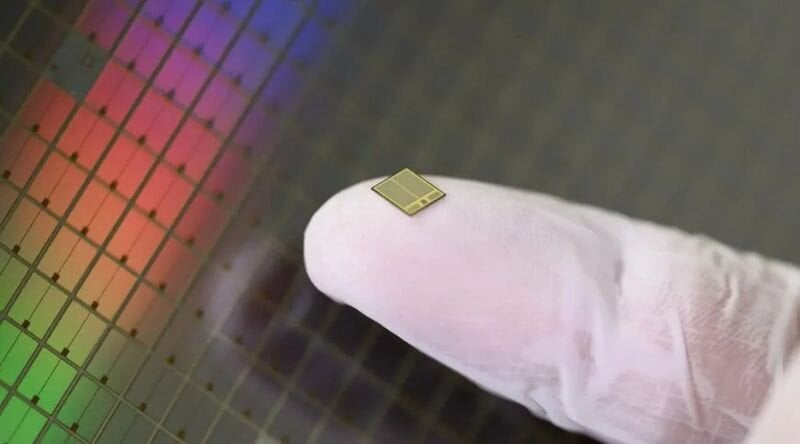

| Bosch (distribué par Rutronik) | Puces et Mosfet SiC de 3e génération | Qualification automobile (production sur wafers de 200 mm) | Architecture à structures verticales obtenue par l'adaptation d'un procédé de gravure chimique. Dimensions réduites de 20 %. |
| Rohm Semiconductor | Mosfet série EcoSiC™ (5e génération) | Réduction de 30 % de la Rds(on) à une température de jonction de 175 °C | Disponibilité en puces nues (bare die) et modules discrets. Fourniture de cartes de référence triphasées jusqu'à 300 kW. |

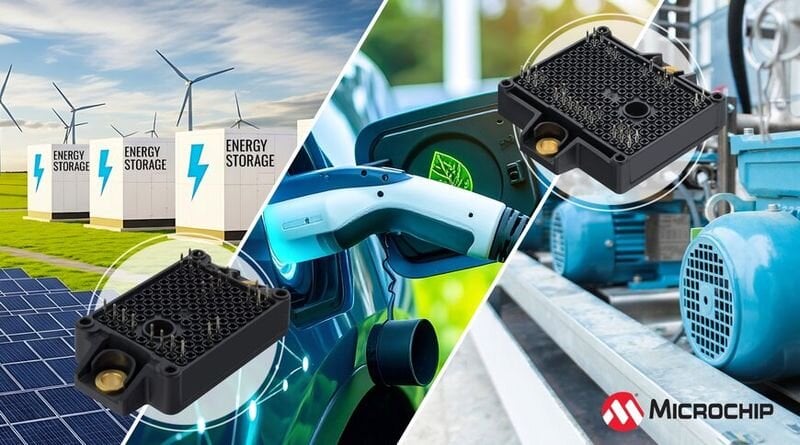

| Microchip Technology | Modules de puissance BZPACK mSiC® | Intégration des familles Mosfet MB et MC, indice CTI de 600 V | Boîtier sans plateau de base, broches à insertion par pression (press-fit), validation au test d'humidité sous tension HV-H3TRB (> 1000 h). |
| Allegro MicroSystems | Circuits de commande isolés (Gate Drivers) Power-Thru™ | Tensions de grille ajustables (15 V, 18 V, 20 V), tension négative régulée | Canal unique pour le transfert simultané de l'énergie et du signal. Suppression de l'alimentation de polarisation externe. |
| Toshiba | Mosfet SiC 1200 V (Série TW007D120E) | Tension de 1200 V, Rds(on) typique de 7,0 mΩ, courant de drain (ID) de 172 A, charge Qgd de 33 nC | Structure à grille en tranchée réduisant la Rds(on)A de 58 % par rapport à la 3e génération. Boîtier QDPAK conçu pour le refroidissement par la face supérieure. Tension de commande Vgs-on de 15 V à 18 V. |
Grandes tendances techniques de l'écosystème SiC en 2026
L'analyse croisée de ces différents produits permet de dégager quatre tendances technologiques communes qui structurent l'évolution des composants de puissance en 2026 :
1. L'atténuation de la complexité d'intégration
Le passage au carbure de silicium impose généralement des contraintes strictes sur la conception des circuits périphériques en raison des vitesses de commutation élevées. Pour y répondre, les fabricants fournissent désormais des écosystèmes complets : pilotes de commande de grille intégrant leur propre barrière d'isolation (Allegro), outils de simulation numérique au niveau système (Rohm Solution Simulator) et cartes de référence prêtes à l'évaluation pour les onduleurs triphasés. En parallèle, des composants comme le Mosfet de Toshiba intègrent des tensions de commande de grille standardisées (de 15 V à 18 V), facilitant leur insertion dans les topologies de commande existantes.
2. L'optimisation des interfaces thermiques et mécaniques
La réduction des pertes de conduction passe par une modification interne des puces (baisse de la résistance à l'état passant Rds(on) à haute température ou via des architectures à grille en tranchée réduisant le facteur de mérite comme chez Toshiba), mais aussi par le boîtier. Les modules de 2026 généralisent l'usage de matériaux d'interface thermique (TIM) pré-appliqués en usine pour garantir un transfert homogène vers le dissipateur, adoptent des substrats en nitrure d'aluminium (AlN) et suppriment les plaques de base pour réduire l'épaisseur des modules. L'émergence de boîtiers montés en surface spécifiques, tels que le QDPAK de Toshiba, introduit une approche de refroidissement direct par la face supérieure, permettant de transférer la chaleur vers un dissipateur ou une plaque liquide sans solliciter thermiquement le circuit imprimé.
3. La recherche de compatibilité et de "multi-sourcing"
Afin de sécuriser les approvisionnements des industriels, les composants adoptent une approche modulaire. Les circuits de commande intègrent des tensions de grille variables pour piloter des transistors SiC issus de fournisseurs différents sans modifier le routage de la carte électronique. De même, les empreintes mécaniques des modules et les configurations de broches interchangeables sont standardisées.
4. Le durcissement des critères de qualification de fiabilité
Face aux exigences de l'automobile et de l'industrie lourde (incluant les centres de données et les infrastructures photovoltaïques), la résistance aux environnements humides et sous haute tension est devenue un critère de validation standard. Les modules de puissance font l'objet de certifications au-delà des seuils réglementaires, notamment via l'extension des tests de polarisation inverse sous haute température et forte humidité (HV-H3TRB) sur des durées supérieures à 1 000 heures, garantissant l'absence de dégradation prématurée des puces en présence de condensation.
Publié par Youssef Belgnaoui, rédacteur pour Induportals.
