Les générateurs de formes d'onde arbitraires proposent une option DDS
Spectrum Instrumentation propose une nouvelle option de synthèse numérique directe (DDS) pour ses générateurs de formes d'onde arbitraires (AWG) de la série 65xx.
spectrum-instrumentation.com
L'option DDS constitue une solution appropriée pour la génération de signaux sinusoïdaux, de signaux modulés et de trains d'ondes, le réglage précis de sources de référence, la combinaisons d'ondes sinusoïdales et la réalisation de balayages de fréquence. Avec ce lancement, la fonctionnalité DDS est désormais déployable sur l'ensemble de la gamme de générateurs de formes d'onde arbitraires de Spectrum, qui compte désormais plus de 70 variantes compatibles avec l’option DDS, prenant en charge la génération de signaux sur plusieurs canaux et différentes gammes de fréquences allant jusqu'à 3,9 GHz.
Lien vers la vidéo présentant le produit (5 min) : https://youtu.be/J77Jo5H53VM

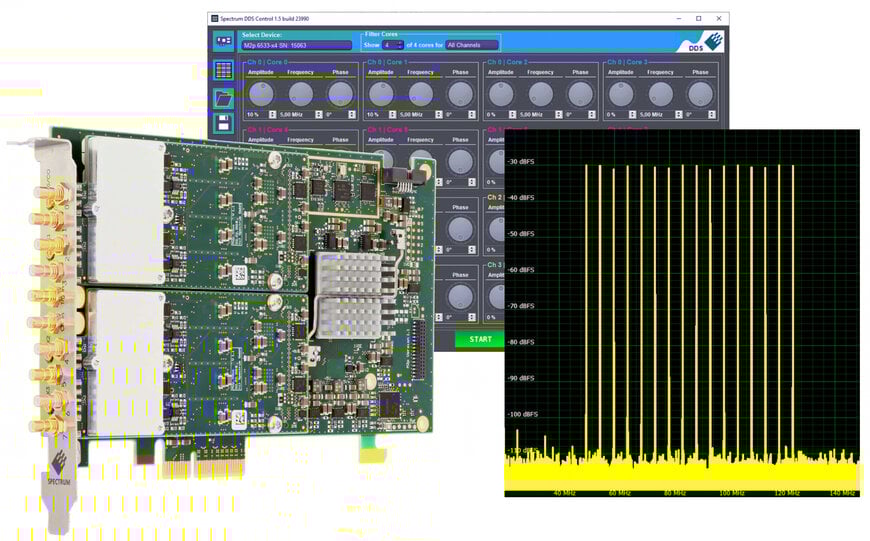

En mode DDS, chaque canal peut générer jusqu'à 16 tonalités sinusoïdales indépendantes, dont la fréquence, l'amplitude et la phase sont contrôlées par des commandes simples permettant des modifications de paramètres espacées d’à peine 8 nanosecondes. Cette approche permet de créer des signaux multitonaux et modulés sans nécessiter d’importants transferts de données ni calculs complexes de formes d'onde.
Mode générateur de formes d'onde arbitraires
Conçus pour les applications de test et de mesure les plus courantes, les générateurs de formes d'onde arbitraires de la série 65xx offrent une fréquence d'échantillonnage allant de 40 à 125 Méch./s, une résolution de 16 bits et une bande passante atteignant jusqu'à 70 MHz. Les instruments sous forme de cartes individuelles peuvent être dotés de 1 à 8 canaux, tandis que les systèmes complets peuvent proposer jusqu’à 80 canaux entièrement synchronisés. Les générateurs de cette gamme peuvent donc aussi bien être utilisés de façon autonome ou être intégrés dans des systèmes de test automatisés. Ils sont disponibles en deux facteurs de forme standard : cartes PCIe à installer directement dans les PC et instruments autonomes au format LXI qui peuvent être pilotés par Ethernet en dans des environnements de laboratoire comme en production.
Mode DDS
Grâce à la nouvelle option DDS, des fonctionnalités telles que la configuration de pentes de fréquence et d'amplitude, ainsi que le séquencement flexible des commandes, permettent d'adapter les signaux en temps réel. Ces capacités sont particulièrement précieuses pour les applications nécessitant des sources de fréquence agiles pour identifier les fréquences de résonance ou compenser la dérive d’un système, comme la stimulation de réseaux, les tests automatisés de filtres et d'amplificateurs, ou le fonctionnement de capteurs médicaux et industriels. Voici deux exemples d’applications typiques de tests automatisés mettant en œuvre ces générateurs :
Exemples

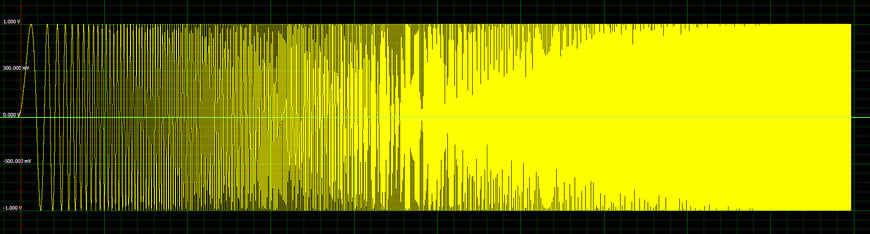

L'exemple 1 illustre comment l’option DDS permet la génération d'une onde sinusoïdale à balayage lent de 20 Hz à 20 kHz. Ce type de signal est couramment utilisé pour piloter des bancs d'essai de vibrations lors de l'identification de la résonance mécanique et de la fatigue dans les secteurs automobile et aérospatial. L'option DDS des générateurs de la série 65xx permet d'effectuer jusqu'à 16 balayages en parallèle sur différentes plages de fréquences. Ce qui réduit la durée des tests.

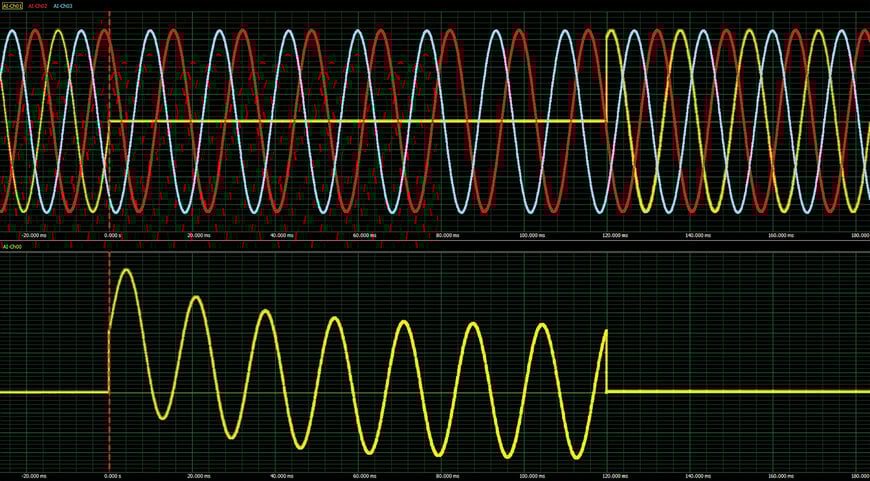

L'exemple 2 présente les formes d'onde mises en œuvre pour la détection de défauts de circuit en simulant les signaux de sorties de transducteurs de tension et de courant. La courbe supérieure simule un défaut de circuit triphasé correspondant à un défaut à la terre sur la phase A. La courbe inférieure dévoile le courant résultant sur la phase A, démontrant ainsi la capacité de l'option DDS à générer des formes d'onde non sinusoïdales, comme un courant à décroissance exponentielle.
Logiciels et services
Optimisés pour être pilotés par ordinateur, tous les générateurs de la série 65xx utilisent la suite logicielle unifiée de Spectrum Instrumentation, qui simplifie l'intégration système et les mises à jour ultérieures. Le logiciel est compatible avec Windows et Linux et propose des exemples de programmation pour Python, MATLAB, C++ et LabVIEW, ainsi qu'une API Python de haut niveau. Une interface graphique « DDS Control » est également fournie, pour simplifier les opérations de contrôle et de génération des signaux, sans qu’aucune programmation ne soit nécessaire.
Tous les produits bénéficient d'une assistance technique à vie assurée directement par le service technique de Spectrum Instrumentation, ainsi que de mises à jour logicielles et micrologicielles gratuites.
