Les diodes TVS asymétriques assurent la protection des batteries 12 V

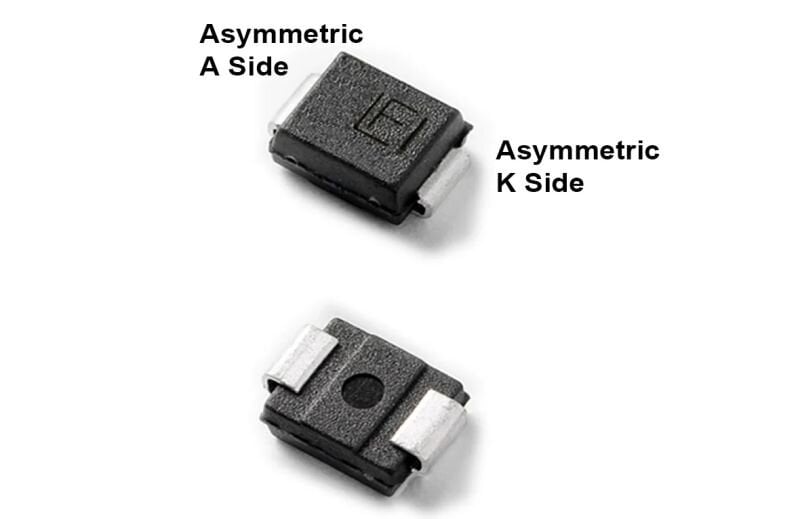

Les diodes TVS asymétriques de la série TPSMB de Littelfuse sont destinées à la protection antiretour des systèmes de batteries automobiles 12 V.
www.littelfuse.com
Cette gamme comprend plusieurs références (TPSMB2412, TPSMB2616, TPSMB2818, TPSMB3018) conçues pour répondre aux contraintes électriques des architectures automobiles actuelles.
Selon Littelfuse, ces diodes se distinguent par une caractéristique de limitation asymétrique des surtensions, contrairement aux dispositifs TVS bidirectionnels symétriques couramment utilisés. Cette approche permet de limiter plus efficacement les surtensions négatives, tout en assurant la protection contre les surtensions positives. Cette architecture autorise l’utilisation de MOSFET ou de diodes présentant une tension nominale plus faible, ce qui contribue à réduire les pertes de conduction et le nombre de composants nécessaires sur les cartes électroniques.
Simplification des conceptions électroniques
Les diodes de la série TPSMB visent à remplacer des assemblages reposant sur plusieurs diodes Zener ou TVS par un composant unique. Cette intégration simplifie la conception des convertisseurs CC/CC et des circuits de protection associés aux batteries, tout en contribuant à une réduction du coût global du système.
Sur le plan technique, les diodes TPSMB offrent une limitation asymétrique avec des seuils de clamp compris entre 24 et 30 V pour les surtensions positives et entre 12 et 18 V pour les surtensions négatives. Elles supportent une puissance de crête d’impulsion annoncée à 600 W, avec un temps de réponse inférieur à une nanoseconde, et une tenue aux décharges électrostatiques pouvant atteindre 30 kV. Les composants sont qualifiés selon la norme automobile AEC-Q101 et couvrent une plage de température de jonction allant de –65 °C à +175 °C. Ils sont proposés dans un boîtier de surface DO-214AA.
Taillées pour les applications automobiles
Ces diodes sont destinées aux applications automobiles nécessitant une protection antiretour des batteries 12 V, notamment les contrôleurs de domaines et de zones, les modules de commande de carrosserie, les systèmes d’infodivertissement et d’éclairage, les unités de commande électronique, les sièges électriques, les ceintures de sécurité à prétensionneur électrique et les systèmes d’aide à la conduite (ADAS).
Avec cette nouvelle série, Littelfuse étoffe son portefeuille de solutions de protection pour l’automobile afin de répondre à l’évolution des architectures électriques et électroniques des véhicules. Les diodes TPSMB sont disponibles en conditionnement en bande ou en bobine, avec des lots de 3 000 unités, et peuvent être obtenues auprès des distributeurs agréés de la marque.
